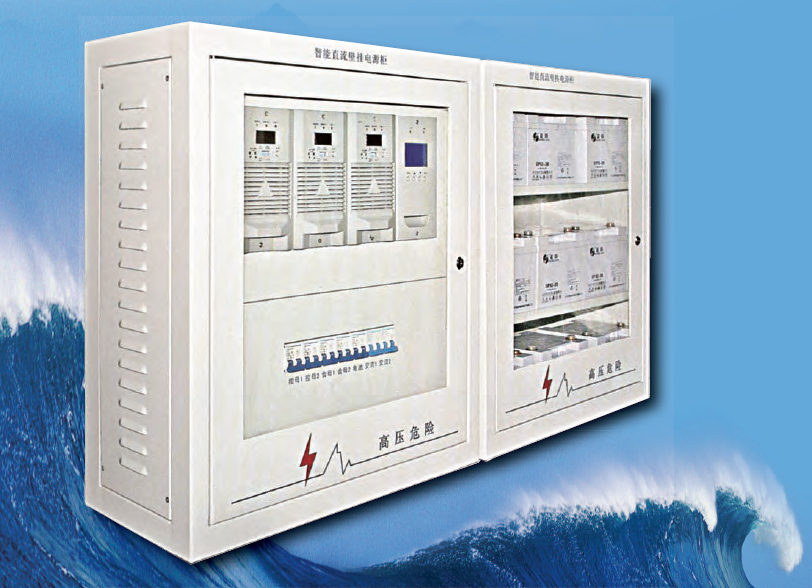

XZDW系列小型直流電源
產品概述
XZDW小型微機智能直流電源屏是我公司專門為小容量系統而設計,主要適用小型開關站、小型用戶變電站、10kV以下開關站。系統采用一體化設計思想,由整流模塊、監控模塊、降壓單元、配電單元和電池安裝箱構成。具有體積小、結構簡單、獨立構成系統等特點。監控模塊采用LCD漢字菜單顯示,對系統監控和電池智能化管理功能完善,具有與自動化系統鏈接“四遙”接口,提供PS485和RS232兩種通訊接口選擇和RTU、CDT、MODBUS三種通訊規則選擇。
性能特點
★掛墻式安裝,占用空間小、經濟性好
★整流、硅鏈降壓、系統監控、配電一體化設計
★所有模塊可帶電插拔,維護方便快捷
★監控采用LCD漢字顯示,具有RS232、RS485“四遙”通訊接口
★單相交流雙路供電,兩路自動切換,或一路單相交流一路町供電(Pt供電自動限功率)
★模塊采用高頻開關電源,自然冷卻
中央信號屏(可選配)
★提供20路報警信號輸入,事故信號數量可選擇,具有事故和預告兩種聲音(可配多個信號屏)
★尺寸:680mm(高)×560mm(寬)×265mm(厚)
應用領域
室外通信/網絡設備通常使用在城市在角落,邊遠的公路、山區等,環境惡劣,如高溫嚴重、灰塵、高溫多雨、酸霧侵蝕等,電網質量非常差(電壓長期在低于160V或高于260V的范圍,頻率異常變化),因此室外UPS滿足惡劣的溫度條件、濕度條件、空氣條件等,同時滿足室外電網的要求。
系統參數
輸入電壓:220V±20% | 輸出過壓保護:280V±2V(220V) |
PT供電電壓:100V±10% | 140V±2V(110V) |
電網頻率:50Hz±10% | 開關量輸入:開關跳閘,絕緣故障各一路(NO) |
功率因數:≥0.85 | 開關量輸出:系統故障(1NO+1NC) |
輸出電壓范圍:90—140V連續可調(110V系統) | 絕緣電阻:輸出對地、輸入對地、輸入對輸出施 |
180V—280V連續可調(220V系統) | 加1000V DC,絕緣電阻≥10MΩ |
穩壓精度:≤±0.5% | 絕緣強度:輸入對地、輸出對地、輸入對輸出施 |
穩流精度:≤±0.5% | 加2kV AC,時間1min無飛狐、無閃絡 |
紋波系數:≤±0.1% | 工作環境相當濕度:≤90% |
均流不平衡度:≤±5% | 工作環境溫度:-10℃~45℃ |
效率:≥90% | 可聞噪音:≤45dB |
結構形式:壁掛式 |
