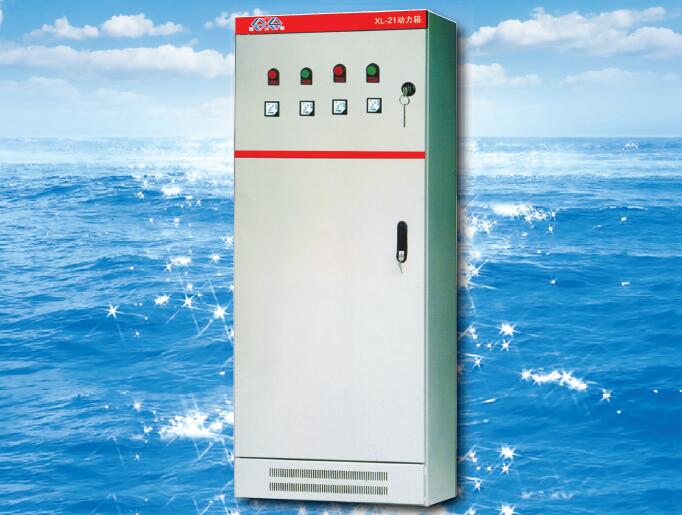

XL-21動力配電柜

　　XL-21系列動力配電柜適用于發電廠及工礦企業、交流電壓550V及以下的三相三線、三相四線、三相五線制系統，廣泛適用于工礦企業、冶金化工、賓館銀行、車站碼頭、軌道交通等戶內、戶外動力照明配電之用。若用于戶外是，請與設備生產廠家協商解決。

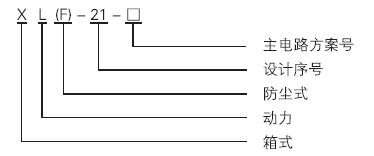

型號含義

使用環境條件

　　1. 環境溫度：-5℃～+40℃，且244h內的平均溫度不超過+35℃。

　　2. 海拔高度：不超過2000m。

　　3. 相對溫度：在周圍空氣溫度為+40℃不超過50%;在較低溫度下可以有較高的相對溫度(如+20℃時為90%)，考慮到溫度的變化允許產生適度的凝露。

　　4. 設備安裝時垂直面的傾斜度不應超過5°。設備應安裝在無劇烈振動、無沖擊及無腐蝕的場所。

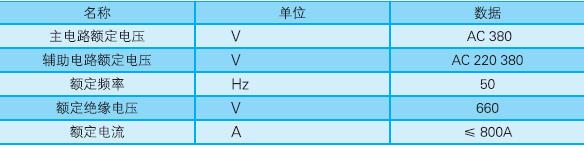

主要技術參數

主電路方案

　　本開關柜主電路方案共105個，但不包括由于輔助電路控制與保護的變化而派生方案和規格。

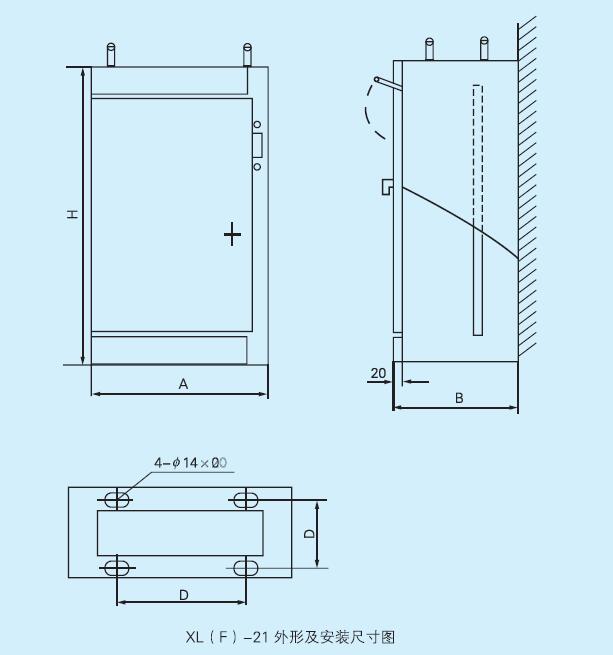

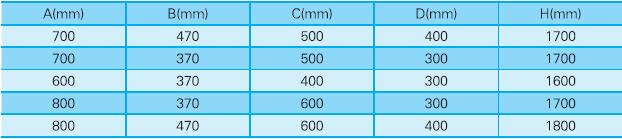

產品結構

　　XL(F)-21型低壓動力配電柜是戶內靠墻或不靠墻安裝，可制成單開門或雙開門的配電裝置，其基本結構采用鋼板彎制及角鋼焊接而成，前門可裝設刀開關操作手柄，作為電源切斷與接通操作之用，箱門上可裝設操作按鈕，指示燈及顯示儀表，打開柜門，配電箱內部所有設備為敞露，便于檢修維護，本配電箱裝有空氣斷路器，熔斷器作為短路保護外，還可裝有接觸器和熱繼電器，作電機頻繁啟動、欠壓、過載保護功能，若配相應電器元件，則起到馬達接地保護功能。

　　門與殼體均焊有接地螺釘，確保殼體與地連接可靠。
