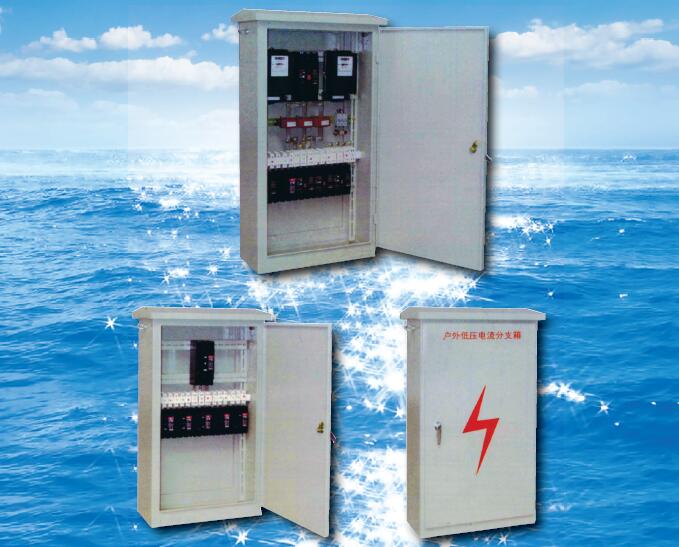

DWB低壓電纜分接箱
DWB系列低壓電纜分接箱用于交流50Hz、額定電壓380V的電力配電系統中,作為動力、照明及配電設備的電源分配、控制之用。

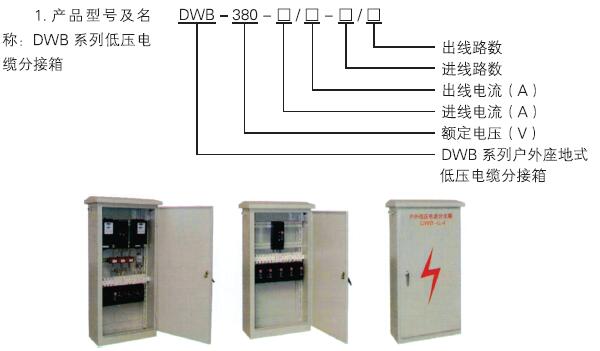

型號說明
產品特點
1. 結構緊湊、體積小; 2. 良好的自然通風系統; 3. 照明用電中,可實現單極分?jǐn)? 4. 保護等級高。 5. 外殼不銹鋼。 |

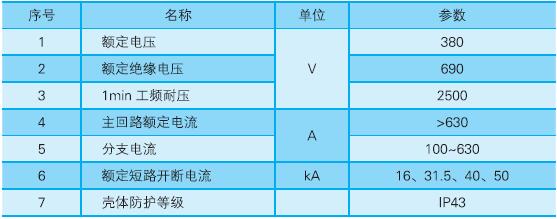

主要技術參數

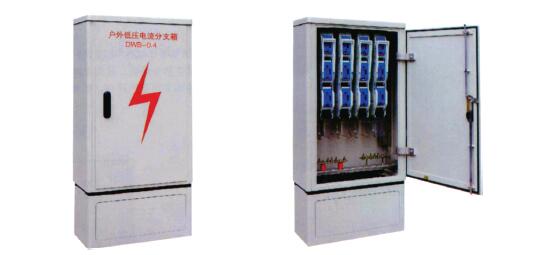

概述
DWB-0.4型戶外低壓電纜分接箱是根據帶點部門的需求而設計開發的,該分接箱主要適用于戶外新建的住宅小區、園林、綠化等由全電纜供電的用電單位的電源接入。進出線均采用開關,電流等級為200A、400A、630A;箱體造型新穎美觀,使用壽命長,阻燃絕緣安全性能好。目前該系列產品已被供電部門廣泛采用。
特點
1. 箱體采用新穎的SMC材料能抵抗各種環境與氣候條件的影響和化學侵蝕,使用壽命在30年以上。
2. 箱體采用組合式設計,以高性能密封件,整個箱體具備較高的密封性能,能有效防雨、防塵、防蟲害。保護性能達到GB4208-IP65要求。
3. 箱體有內外氣流通道及調節箱體內部的空氣溫度,防水凝結功能。
4. 箱體采用三點式門鎖,鎖芯分為A、B、C、D四種特別加工,安全可靠,能滿足不同客戶的需求。
5. 箱體尺寸合理,內部空間寬敞,雙面箱體安裝維修便捷。
技術指標
1. 防護等級:GB420-IP65
2. 阻燃性:FV0級
3. 絕緣電阻:2Ⅹ104Ω500V(DC)
4. 環境溫度:-40℃~+60℃
5. 負荷值:表面>980N較鏈>200N
6. 相對濕度:<95%(+40℃時)

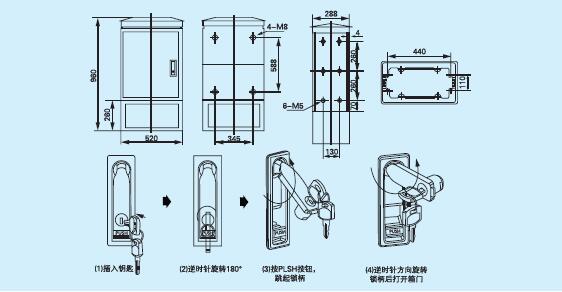

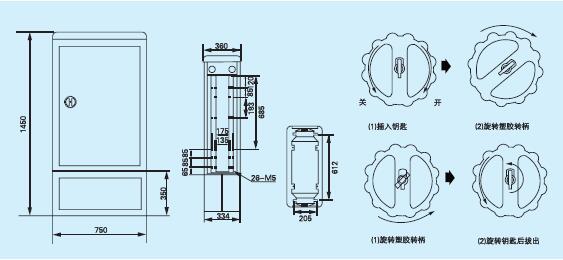

箱體示意圖

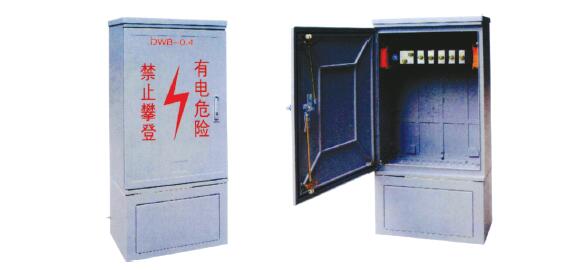

概述
DWB電纜分接箱體是由不飽和聚脂玻璃纖維增強膜塑料(SMC)制成,與以往采用的不銹鋼金屬殼體相比是新型的真正的全絕緣,且大大減少了被偷盜的可能。箱體防護等級為IP34以不生成水氣凝結,保護箱內部件的安全使用。進出線均采用空氣開關。防輔性能強
特點
1. 箱體采用新型SMC材料能抵御各種環境與氣候條件的影響,化學侵蝕,使用壽命在30年以上。
2. 箱體有內外氣流通道,能調節箱體內部的空氣壓力,防水氣凝結功能。
3. 箱體采用組合式設計,以高性能密封件,整個箱體具備較高的密封性能,能有效防雨、防塵、防蟲害。保證能達到GB4205-IP65要求。
4. 箱體采用三點式門鎖,鎖芯分為A、B、C、D四種特別加工,安全可靠,能滿足不同客戶需要。
5. 箱體尺寸合理,內部空間寬敞,安裝維修便捷。
技術指標:
1. 防護等級:GB5208-IP65
2. 阻燃性:FV0級
3. 絕緣電阻:2 104Ω500V(DC)
4. 環境溫度:-40℃~+60℃
5. 負荷值:表面>980N較鏈>200N
6. 相對濕度:<95%(+40℃時)

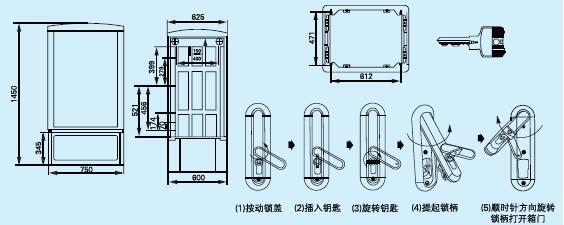

箱體示意圖

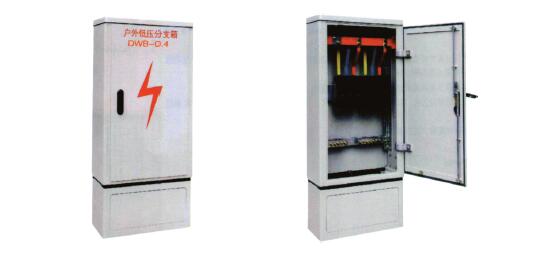

概述

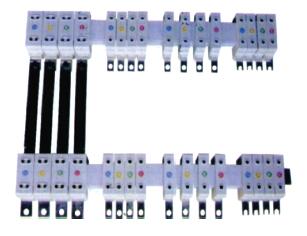

DWB電纜分接箱安裝是根據選用電纜的外徑,底板有敲落孔,打通不同孔徑的孔眼,前后門均有凹凸框楞,并有橡皮密封條,保證了箱體的密封性,箱體頂部四周有一排曲折的排氣道,保證;箱內空氣的流動。進出線均采用條形熔斷器開關。
特點
1. 箱體采用新型不飽和聚脂玻璃纖維增強膜塑料SMC經高溫模式成型,能抵抗各種環境與氣候條件的影響和化學侵蝕,使用壽命在30年以上。
2. 箱體采用組合式設計,以高性能密封件,整個箱體具備較高的密封性能,能有效防雨、防塵、防蟲害。保護性能達到GB4208-IP53要求。
3. 箱體采用三點式門鎖,安全可靠,能滿足不同客戶的需要。
4. 箱體尺寸合理,內部空間寬敞,雙箱體安裝維修便捷。
5. 箱體為落地、掛壁安裝。
技術指標:
1.防護等級:GB4208-IP65
2.阻燃性:FV0級
3.絕緣電阻:2 104Ω500V(DC)
4.環境溫度:-40℃~+60℃
5.負荷值:表面>980N>200N
6.相對濕度:<95%(+40℃時)
箱體示意圖
